Acople Serie “TP” Banda Partida

Acople Elástico Universal Serie "TP" a Banda Partida

Acoplamiento a Serie TP
Acoplamiento Serie TP Banda Partida
PDF
Acople Serie TP Banda partida

EJEMPLOS DE CALCULO:
Siendo N en HP, resulta: Mt = 716,2 . N . K en kgm / n
Siendo N en KW, resulta: Mt = 974 . N . K en Kgm / n
N = potencia en HO ó KW
mt = momento de Torsión
n = velocidad en r.p.m.
K = coeficiente de corrección

Bomba centrífuga. Potencia 1 HP. Velocidad 1400 r.p.m En Tabla 1, MOTORES ELECTRICOS, consumo de fuerza no uniforme, grupo 2, factor K = 1,5
Mt = 716,2 . 1 . 1,5 / 1400 = 0,76 Kgm resulta: 304-03
VER: MOMENTO NORMAL TABLA 2

Mando entre reductor y cinta transportadora. Potencia 1,5 KW. Veloc. 52 r.p.m., En TABLA 1: TRANSMISIONES, consumo de fuerza uniforme, grupo 1, factor K=1
Mt = 974 . 1,5 . 1 / 52 = 28 Kgm resulta: 320-18
VER: MOMENTO NORMAL TABLA 2

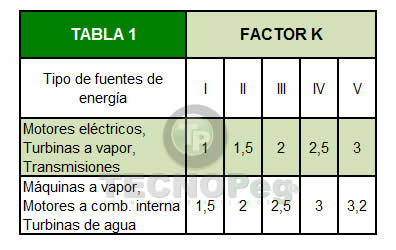

Acople Serie TP Tabla 1

TABLA 2

Acople Serie TP Tabla 2
Acople Serie TP Banda Partida Tabla

TIPOS DE ACOPLES
